产品介绍

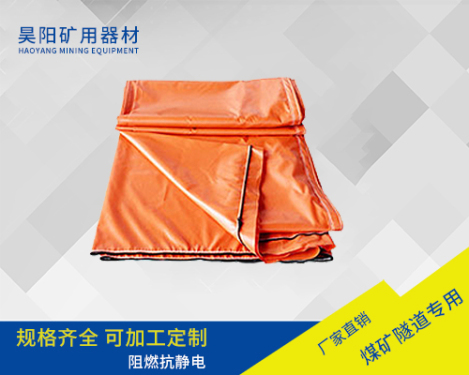

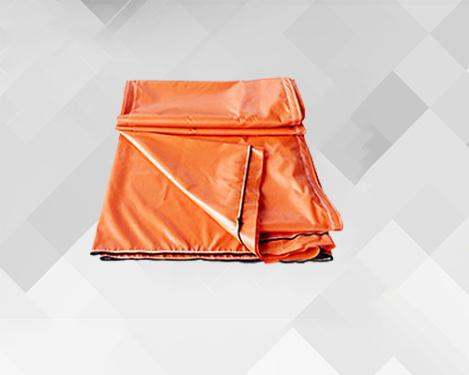

正压风筒详细介绍
一、用途：用于煤矿、隧道、井下局部扇风机进行正压通风；主要用于工程隧道及煤矿局部通风。
二、风筒结构及规格尺寸
风筒品种：风筒按涂覆布材料分为橡胶涂覆布正压风筒、塑料涂覆布正压风筒和橡塑涂覆布正压风筒。
1－端圈 2－吊环安装线 3－吊环 4－反边
项目尺寸允许误差（mm）
风筒直径（D）150 300 400 450 500 600 800 1000～22000±6
风筒长度（L）5 10 20 300±100
注：1、风筒尺寸或特殊形状规格的异型风筒、弯头、三通等，可根据需方要求制造。
2、风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。
3、风筒两端加反边其长度L，为150-200mm。
三、风筒通风性能测试报告
风筒直径，mm百米风阻（N•S 2 /M 8 ）百米漏风率（% ）
300≤811.0≤4.0
400≤196.0
450≤122.0
500≤54.0
600≤24.0
800≤6.0
1000≤2.0
注：每条风筒长度为10m时。
四、风筒耐风压性：风筒经耐风压试验后不得产生风筒脱节、涂覆布撕裂、接缝开口等现象。风筒直径膨胀率不得大于3.0%.
1、耐风压测定：使风筒内压达到5000～5100Pa，并保持5min，观察风筒有无脱节、撕裂、接缝开口等异常现象；
2、膨胀率测定：在风筒耐风压测定的同时，用卷尺测量风筒周长，计算风筒直径膨胀率。
五、包装 运输 贮存
1、风筒吊环应折叠在外侧，用编制袋包装。
2、风筒在运输过程中,防止机械撞击和摩擦,避免日晒、雨淋。
3、产品应贮存在通风良好的库房内，堆码不得过高，以免影响使用质量，使用过的导风筒，应先冲洗凉干，然后再折叠存放，禁止与有损于橡胶和塑料品质的物质接触，避免阳光直射、雨淋，仓贮温度应在－15℃～35℃之间，相对温度45-75﹪之间，并距热源1m以外。
4、在巷道内应悬挂起来，做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水，以利降低阻力。（修补方法：将破损处洗净凉干，用胶水处理）
